電是家庭的主要能源之一，它的使用，歸功于配電箱。可能有人不太懂配電箱，現在有一個機會，誠達電氣給大家分享配電柜中的“潛規則”，怎樣看懂配電柜中線路連接線號？配電柜廠家小編今天來介紹一下，我們一起來了解。

低壓動力配電柜

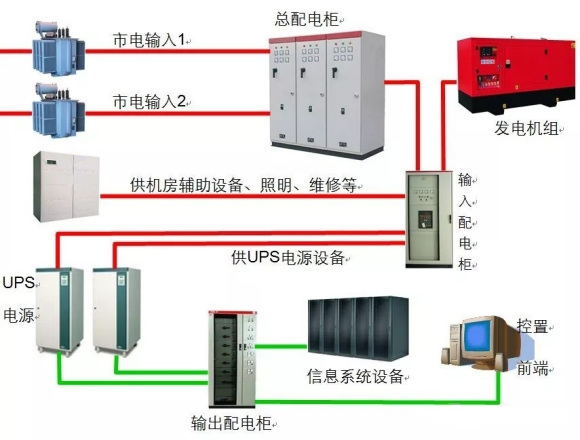

“潛規則”一：配電箱接線圖提醒

配電柜中的“潛規則”，您知道嗎？

1、現在的配電設施分為民用和工業用，兩者差別不是很大，民用的只有兩根線，一根火線一根零線，進線端火線的標識是L，零線的標識是N。

2、家用的配電箱，一般是由一個總開關和若干個分線開關組成；總開關多帶有漏電保護功能，接線時，火線多用紅色線走線，零線為藍色、黑色或者黃色；如果是單開關配電，開關必須接火線。

3、相對于民用配電設施，工業配電設施要復雜點，工業用電，一般是三相380V電壓的交流電；入箱線是四根線纜，其中三根是火線，一根是零線，線纜線徑都很粗。

4、工業配電箱的進線，必須有一個主控制開關，之后從主控制開關分線出去，如果使用的機器功率很大，口徑必須足夠粗；三根火線進線，接空氣開關的入線端，零線與機器引線的零線相連。

5、如果需要220電壓，可從任意火線引出一根作為火線，再從零線上引出一根零線；工業配電箱的走向，一定要整潔規則，接線線頭一定壓緊。如果配電箱箱門上帶有開關指示燈，等在接線時，一定要接緊，以免不通電。

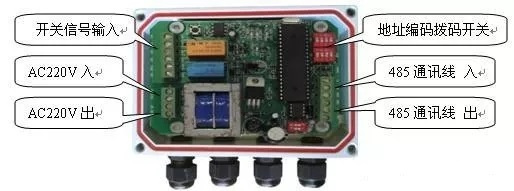

“潛規則”二：配電柜中線路連接線號

有專業的標準號，有些根據具體使用部件加號碼管自己打印。你所應關注的不應該是號碼，你應該關注的是顏色，號碼只是方便接線，能快速了解通路像保護線PE是黃綠線，中性線N是淺藍色。交流和直流動力電路用黑色，交流控制線路用紅色。直流控制電路用藍色。用作控制電路連鎖的，如果與外部電路連接，并且開關斷開還帶點的，用橘黃色或黃色，與保護電路連接的用白色。

“潛規則”三：電氣原理圖與接線圖的看圖方法

凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格應標注清楚，接線圖與實物相對照不難看懂。
